LED驅動方案News
恒流三極管1A40 1A45 1A50 1A55 1A60 1A65 1A70 1A75 1A80 1A100 芯片
作者:華芯  來源:本站  發表時間:2024-04-08 16:32:46   瀏覽:

低壓差、高精度、固定電流LED恒流源HX301-1A100

1A10 1A15 1A20 1A25 1A30 1A35 1A40 1A45 1A50 1A55 1A60 1A65 1A70 1A75 1A80 1A100 1A120芯片

特點

◆超低輸出端VP壓降0.3-0.9V(依輸出電流而定)

IP= 20mA → Vdrop ≈?0.3V

◆SOT23-3L大封裝,機械應力強,軟板無折斷風險

◆電流精度高,固定電流設計5-120MA,無需外加電阻設定

◆電源電壓范圍2.5-17V

◆輸出端承受電壓范圍0.3-17V

◆IC承受功耗典型300MW

◆工作環境溫度-20℃ - 80℃

◆片間電流差異低于 ±5%(可定做±1%精度)

◆無鉛環保封裝

概述

HX301系列是一款簡單易用的定電流驅動芯片,具有良好的負載與電源調變率和極小輸出電流誤差。該芯片采用線性恒流方式使LED工作在最佳狀態,即使在大面積光源上,電源及負載大幅波動時都能讓LED亮度均勻一致, 延長了LED使用壽命。除了支持寬廣電源范圍外,HX301VDD腳可以充當輸出使能(OE)控制端,可配合PWM控制線路達到更準確的電流調整效果。當VDDVP 腳短接在一起時HX301最小工作電壓低的特性使其可被當作一個恒流二極管 (CRD) 來使用,接上一串LED時即可恒定負載電流。在高壓電源和低LED負載電壓的應用場合,可采用接入一顆高壓MOSFET或BJT的方式來分攤多余電壓,從而方便應用在市電通用照明場合。

SOD123電流檔

SOT23-3電流檔

SOT89-3電流檔

2005 (5mA)

2010 (10mA)

2015 (15mA)

2020 (20mA)

2025 (25mA)

2030 (30mA)

2035 (35mA)

2040 (40mA)

2045 (45mA)

2050 (50mA)

1A10 (10mA)

1A15 (15mA)

1A18 (18mA)

1A20 (20mA)

1A25 (25mA)

1A30 (30mA)

1A35 (35mA)

1A40 (40mA)

1A45 (45mA)

1A50 (50mA)

1A55 (55mA)

1A60 (60mA)

1A65 (65mA)

1A70 (70mA)

1A75 (75mA)

1A80 (80mA)

1A100 (100mA)

1A120 (120mA)

1A100H (100mA)

1A120H (120mA)

1A140H (140mA)

1A160H (160mA)

1A180H (180mA)

1A200H (200mA)


HX301采用SOT23-3封裝。

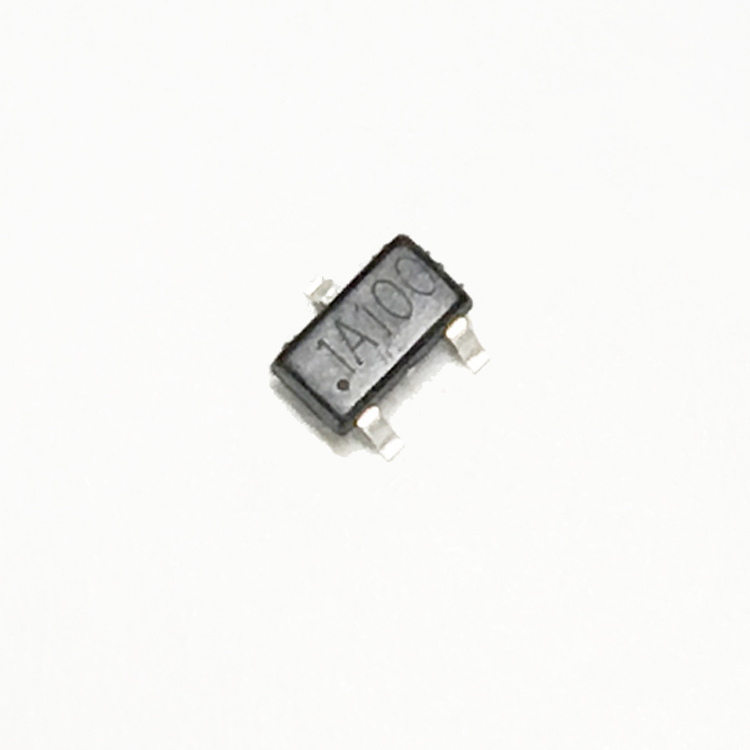

實物圖(封裝SOT23-3L)
