訂貨信息

管腳圖

應用領域

◆LED燈杯 ◆電池供電的燈串  ◆平板顯示LED背光  ◆大功率LED照明

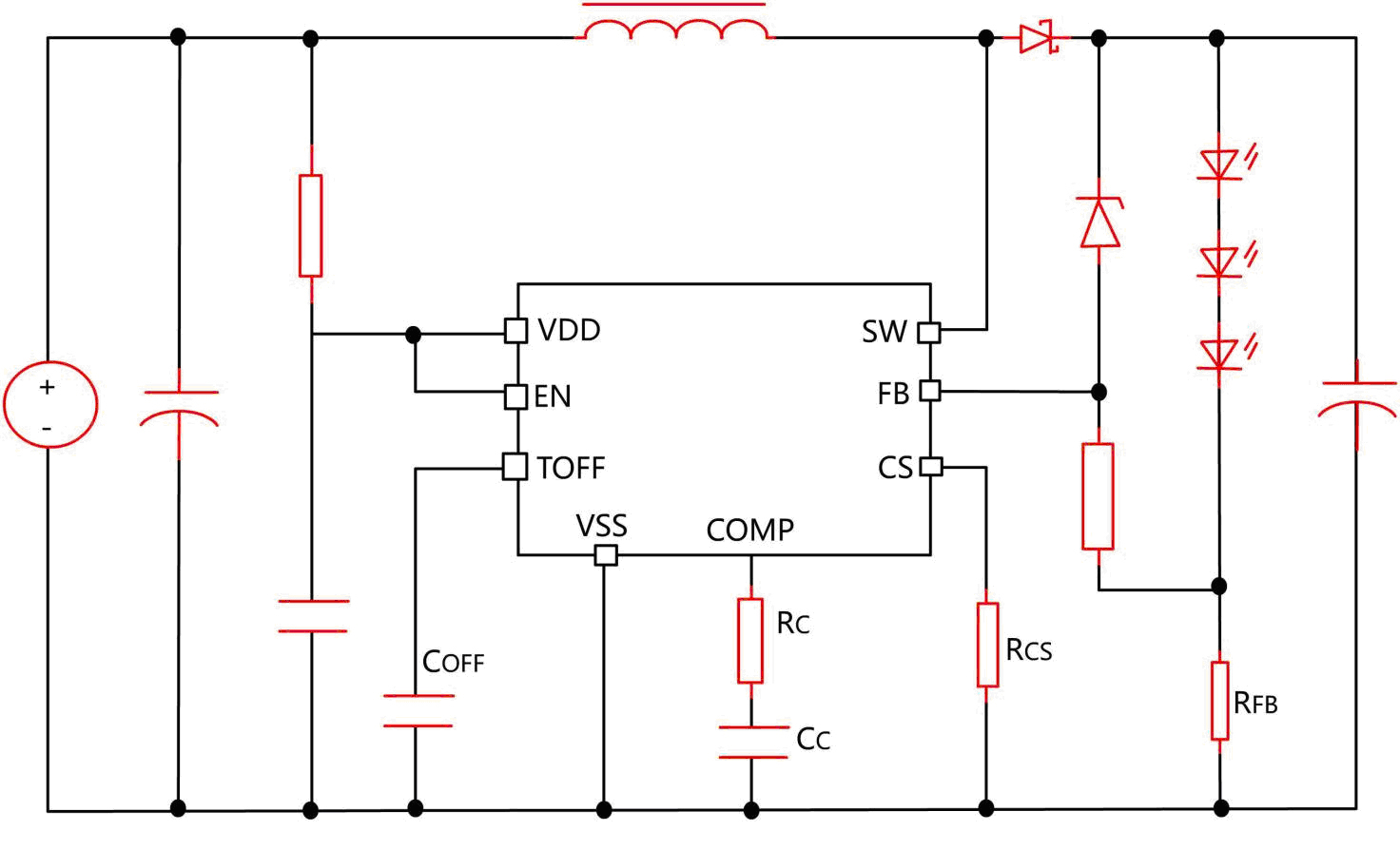

典型應用圖

極限參數

如無特殊說明，環境溫度為25℃

注：極限參數超過上表中規定的工作范圍可能導至器件損壞而工作在以上條件下可能會導致器件的可靠性。

電特性

如無特殊說明，VDD=5.5V，TA=25℃

功能描述

HX3330B是一款內置100V功率NMOS升壓大功率LED恒流驅動IC，采用固定關斷時間的峰值電流模式控制方式。

HX3330B芯片內部由誤差放大器、PWM比較器、電感峰值電流限流、固定關斷時間控制電路、PWM邏輯、功率管驅動、基準等電路單元組成。

HX3330B芯片通過FB管腳來采樣LED輸出電流。系統處于穩態時FB管腳電壓VFB恒定在約250mV。當VFB電壓低于250mV時，誤差放大器的輸出電壓即CMOP管腳電壓升高，從而使得在功率管導通期間電感的峰值電流增大，因此增大了輸入功率，VFB電壓將會升高。反之，當VFB電壓高過250mV時，誤差放大器的輸出電壓會逐漸降低，從而使得在功率管導通期間電感的峰值電流減小，因此減小了輸入功率，VFB電壓隨之降低。

HX3330B芯片通過CS管腳采樣電感電流，實現峰值電流控制。此外，CS腳還用來限制最大輸入電流，實現過流保護功能。

HX3330B系統關斷時間過通過連接到TOFF管腳的電容COFF來設置。通過設定關斷時間，可設置系統的工作頻率。

HX3330B的COMP管腳是誤差放大器的輸出端，需在COMP腳外接電阻、電容來實現頻率補償。

HX3330B內部集成了VDD穩壓管，以及軟啟動和過溫保護電路。

LED電流設置：

LED輸出電流由連接到FB管腳的反饋電阻RFB設定：

ILED=0.25/RFB

TOFF 設置：

關斷時間可由連接到FB管腳的反饋電阻RFB設定：

TOFF=0.51*150K?*(COFF+7.3pF)+TD

其中TD=61ns.

如果不接COFF，HX3330B內部將關斷時間設定為620ns。對于大多數應用，建議COFF電容取值為22-33pF或更大。

系統工作頻率FS

系統工作頻率FS由下式確定：

FS=VIN/（VOUT*TOFF）

其中VIN、VOUT分別系統輸入和輸出電壓

電感取值

流過電感的紋波電流大小與電感取值有關。工作于連續模式時，電感紋波電流由下式確定：

?IL=（（VOUT-VIN）/L）*TOFF

增大電感值紋波電流會減小，反之增大。

連續模式下電感的峰值電流由下式確定：

IPK=VO*Iled/（Vin*η）+?IL/2

電感電流工作在連續模式與非連續模式的臨界值由下式確定：

Lcri=VIN*(VOUT-VIN)*TOFF/(2VOUT*ILED)

電感數值大于Lcri則系統工作在連續模式，電感數值小于Lcri則系統工作在非連續模式。電流大于電感峰值的1.5倍以上。同時應選擇低ESR的功率電感，在大電流條件下電感自身的ESR會顯著影響系統的轉換效率。

RCS設置

需合理設置RCS電阻阻值，以防止在正常負載下因為輸入限流而限制輸出功率。

RCS≤0.2/(VOUT*ILED/(η*VIN)+(VOUT-VIN)*TOFF/(2L))

其中η表示轉換效率，典型地可取90%。應在最低輸入電壓下計算得到RCS值。

系統的最大峰值電流IPK由電阻RCS限定：

IPK≤0.25/RCS

供電電阻選擇

HX3330B通過供電電阻RVDD對芯片VDD供電。

RVDD=（VIN-VDD）/IVDD

其中VDD取5.5V,IVDD典型值取2mA，VIN為輸入電壓。當開關頻率設置的較高時，芯片工作電流會增大，相應地應減小供電電阻取值。

芯片內部接VDD腳的穩壓管最大鉗位電流不超過10mA，應注意RVDD的取值不能過小，以免流入VDD的電流超過允許值，否則需外接穩壓管鉗位。

過溫保護

當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過135℃以上時，過溫調節開始起作用；隨溫度升高輸入峰值電流逐浙減小，從而限制輸入功率，增強系統可靠性。
