尊敬的客戶，你的產品訂單有如下要求嗎？
?
1，LED軟硬燈條、發光模組，發光字，LED燈具 -- 工程、政府訂單
2，LED軟硬燈條、發光模組、發光字，LED燈具–?質保5年以上訂單
3，LED軟硬燈條、發光模組、發光字，LED燈具–?外貿出口訂單
?
如果有，請貴公司首選用深圳市華芯光電有限公司低壓恒流IC設計您的產品便可滿足。請看我們下面詳細介紹！
?
?
HX301B-1AXX低壓燈帶恒流芯片
案列介紹：低壓恒流燈條中恒流IC介紹

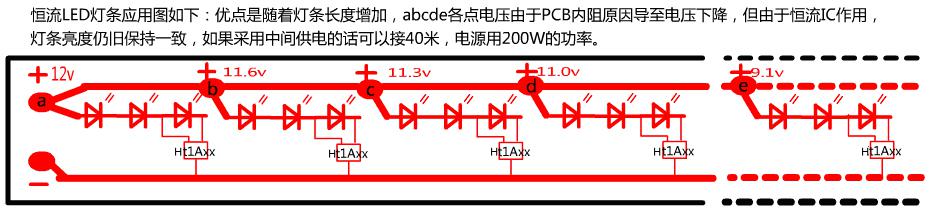

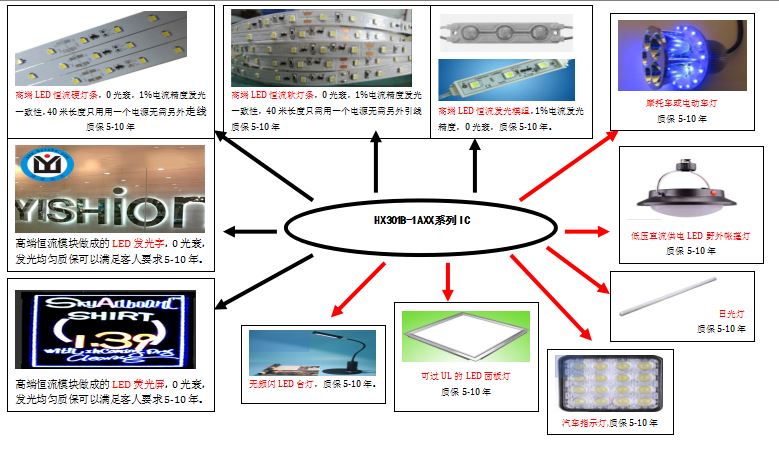

華芯光電，是一家專注于LED照明驅動及電源管理的集成電路設計的高科技公司，目前，公司HX301/1AXX系列產品線是線性恒流方式，主要應用于低壓恒流燈條及高壓日光燈管。應用恒流燈條可以讓傳統的LED燈條發光更穩定，亮度一至性提高一個檔次。另外，可使燈條連接長度達到40米甚至更長。對比圖：

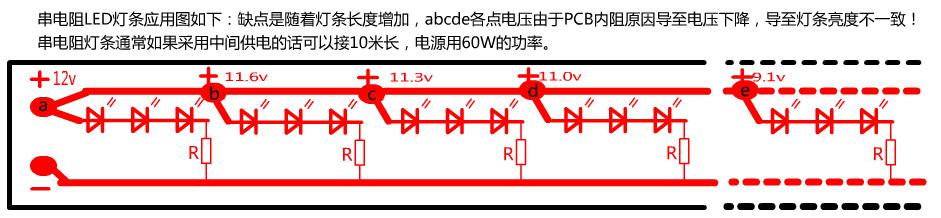

傳統的串電阻式的LED燈條接線方式如下：
HX301B-1AXX恒流芯片目前已形成一個系列，型號有：?HX301B/1A10,1A15,11A8,1A20,1A25,1A30,1A35,1A40,1A45,1A50,1A55,1A60,1A65,1A70,1A75。這是表示各種電流的大小，單位是ma.
目前恒流燈條主要銷往歐美國家及國內外高端消費群體。
傳統的串電阻式 與 華芯串IC式?燈條成本核算與性能分析
|
傳統的串電阻式燈條功率與電源接法 成本核算 |
|||||
|
燈條類型 |
典型功率 |
中間供電接的長度（米） |
需求電源規格（w） |
電源價格 |
結論 |
|
串電阻式軟燈條 |
4.8w/米 |
10米 |
60w/12v |
40元 |
每接40米，需要4個60w電源或1個200W電源，增加電源成本40元，增加電阻成本（40x20x0.0075）=6元，40米走線成本40x2.5 /米=100元，結論：40米共增加成本=146元。 |
|
華芯串IC式燈條功率與電源接法 成本核算 |
|||||
|
燈條類型 |
典型功率 |
中間供電接的長度（米） |
需求電源規格（w） |
電源價格 |
結論 |
|
串IC式軟燈條 |
4.8w/米 |
60米 |
200w/24v或 300w/24v |
40元 |
每接40米，需要1個200w或300w電源，增加電源成本40元，增加IC成本（40x10x0.30）120元，接線成本為增加0元，結論：40米共增加成本160元。 |
|
結論：1，以40米計算，華芯串IC式燈條比傳統串電阻式燈條算進電源電阻及接線的成本，總成本要高160-146=14元，相當于平均增加成本0.35元/米。2，普通串電阻式的燈條中間供電最多只能接10米，并且10米之內由于不是恒流，發光亮度不一至，燈珠光衰嚴重。另外，由于接線較長，工程安裝較復雜。3，華芯串IC式燈條可以一次性接40米，由于沒有另外接線，工程安裝更加簡潔。由于恒流IC作用，可以保持40米且亮度高度一至，電流恒流精度為2%以下，延長燈條使用壽命。 |
|||||
華芯光電串IC式為什么可以接60米？
如下，通常我們第1米的時候電壓是a點電壓是24V供電，10米后a點電壓變成21.5V，30米后a點電壓變成18.5V。

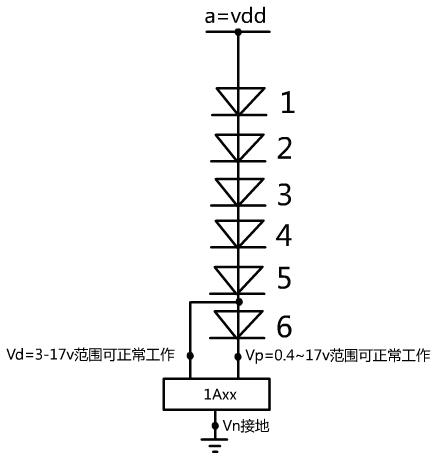

如下為華芯串IC式燈條接法：(LED數量根據應用情況在6－7PCS之間)
3, IC有三個腳，Vd, Vp, Vn。Vd正常工作電壓在3-17v, Vp正常工作電壓在0.4~17v, 假定燈珠1，2，3，4，5，6 的Vf都為3v,故30米后a點電壓變成18.5v時Vp點電壓為0.5v, Vd點電壓變成3.5v,這樣，Vd與Vp都處在正常工作電壓內，處于正常恒流狀態。得出結論：華芯串IC式燈條單端供電可達30米，雙端供電就是60米了，而且亮度一至。
以下是典型案列
12V直流供電，1米60顆2835燈珠恒流燈條應用案例（3顆1組，1米用20顆恒流IC）：
24V直流供電，1米60顆2835燈珠恒流燈條應用案例（6顆1組，1米用10顆恒流IC）：
31V直流供電，1米64顆2835燈珠恒流燈條應用案例（8顆1組，1米用8顆恒流IC）：
