燈帶燈條恒流芯片SOD123恒流二極管封裝應用簡單方便

概述

HX201是一款專為LED照明而設計的恒流驅動芯片。其采用了先進的高壓COMS工藝制程，以及可靠，穩定的電路架構，保證了HX201支持寬電壓輸入，并可以提供非常穩定的恒流輸出。

HX201的電源電壓線性調整率，負載調整率等恒流特性參數非常優異，可以有效地避免由于電源電壓波動而造成的LED燈具的亮度變化。

HX201極低的啟動電壓，以及超低待機功耗，可以有效減少待機損耗，提高電源效率，最高可達99%以上。

HX201內置溫度補償電路，在環境溫度變化的情況下仍能確保輸出電流的穩定性。

HX201采用SOD123封裝。

特點

◆HX201單信道定電流驅動器，最大60MA

◆固定電流設計，不需要外加電阻設定電流,無EMC問題

◆電源電壓范圍1.2-17V

◆輸出端承受電壓范圍0.2-17V

◆IC承受功耗典型300MW

◆工作溫度-40℃ - 120℃

◆片間電流差異低于 ±3%

◆高電壓應用時芯片可串接使用*(單信道型態可串接)

◆負載調變率1%/V

◆內置125℃溫度保護

◆無鉛環保封裝SOD123

極簡、極致、極精

電流選型：10、15、20、25、30、35、40mA

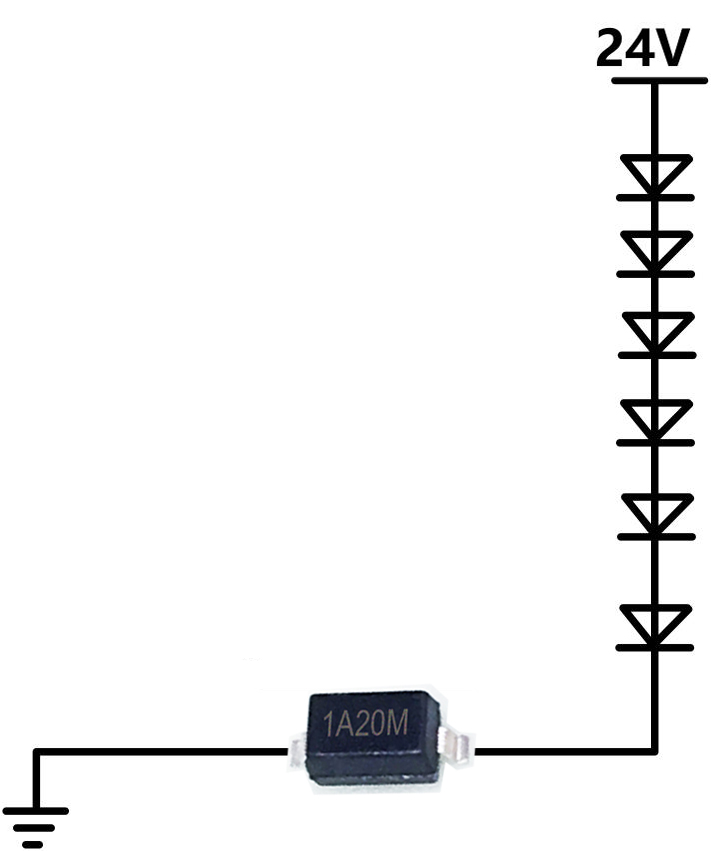

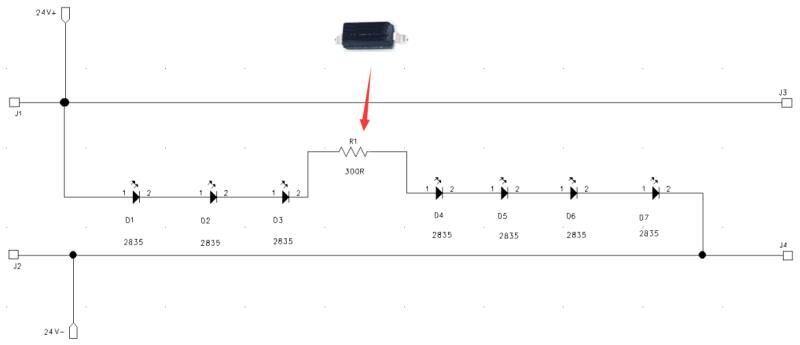

燈帶應用替換電阻

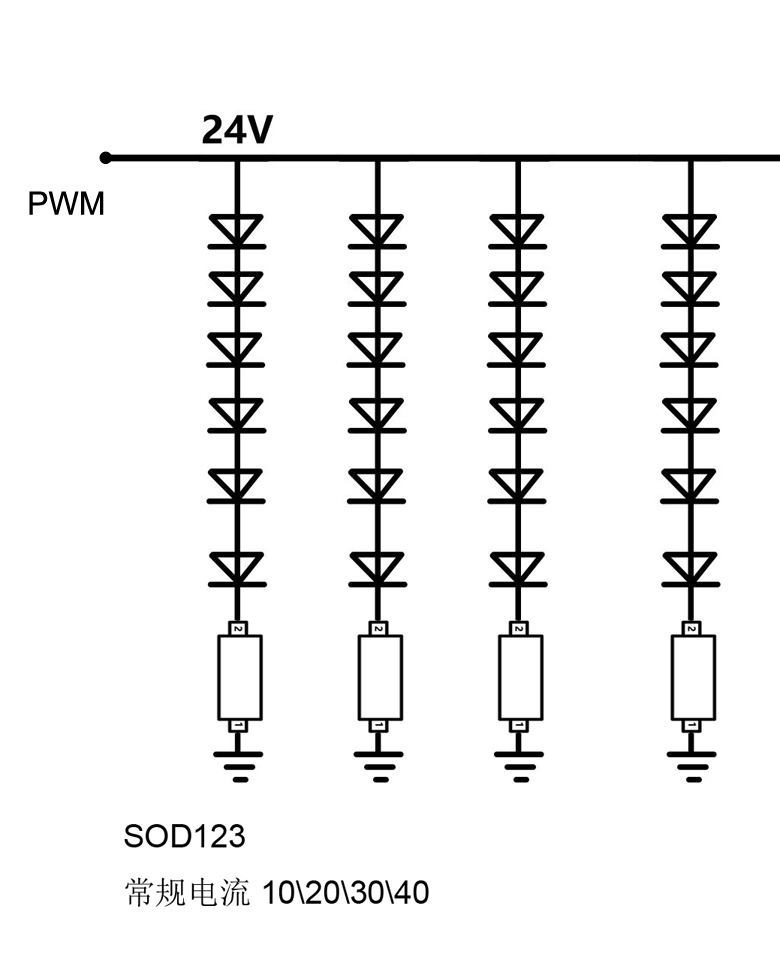

PWM調光應用
