管腳圖

應用領域

◆自行車，電動車，摩托車燈

◆強光手電筒

◆LED射燈，臺燈

◆大功率LED照明

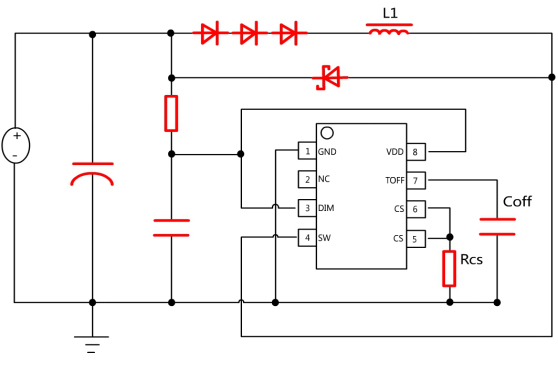

內部框圖及典型應用

極限參數

如無特殊說明，環境溫度為25℃

注：極限參數超過上表中規定的工作范圍可能導至器件損壞。而工作在以上條件下可能會導致器件的可靠性。

電特性

如無特殊說明，VDD=5.5V，TA=25℃

功能描述

HX3321采用峰值電流檢測和固定關斷時間的控制方式。電路工作在開關管導通和關斷兩咱狀態。參見首頁所示的典型應用電路，當MOS開關管處于導通狀態時，輸入電壓VIN通過LED燈、電感L1，MOS開關管、電流檢測電阻RCS對電感充電，流過電感的電流隨充電時間逐漸增大，當電流檢測電阻RCS上的電壓降達到電流檢測閾值電壓VCS_TH時，控制電路關斷MOS開關管。當MOS開關管處于關斷狀態時，電感通過由LED燈、續流二極管以及電感自身組成的環路對電感儲能放電。MOS開關管在關斷一個固定時間TOFF后，重新回到導通狀態，并重復以上導通與關斷過程。

TOFF設置

      固定關斷時間可由連接到TOFF引腳端的電容COFF設定：

      TOFF=0.51*150K?*(COFF+8pF)+TD

其中TD=61ns,如果不接COFF，內部關斷時間設定為650ns。

輸出電流設置

LED輸出電流由電流采樣RCS以及TOFF等參數設定：

ILED=0.25/RCS - (VLED*TOFF)/2L1

其中VLED是LED的正向導通壓降，L1是電感值。

電感取值

為保證系統輸出恒流特性，電感電流應該工作在連續模式，要求的最小電感電流取值為: L1>4VLED*TOFF*RCS

系統工作頻率

系統工作頻率FS由下式確定：

FS=（VIN-VLED）/（VIN*TOFF）

DIM調光腳

HX3321可通過DIM腳進行調光，DIM腳支持PWM調光及線性調光。當DIM腳接地，芯片關斷LED輸出；當DIM腳電壓高過3.0V，LED輸出100%電流。DIM腳線性調光范圍在1.1-3.0V。當不需要調光功能時，DIM腳應接高電平，DIM腳不允許懸空。在采用線性調光時，DIM腳對地應該接一個小電容（例如10NF以上電容）

芯片布局考慮

電流檢測電阻RCS到芯片CS引腳以及GND引腳的連線需盡量粗而短，以減少連線寄生電阻對輸出電流精度的影響。

供電電阻選擇

HX3321通過供電電阻RVDD對芯片VDD供電：

RVDD=（VIN-VDD）/IVDD

其中VDD取5.5V，IVDD典型值取2mA，VIN為輸入電壓。當開關頻率設置的較高時，芯片工作電流會增大，相應地應減小供電電阻取值。

芯片內部接VDD腳的穩壓管最大鉗位電流不超過10mA，應注意RVDD的取值不能過小，以免流入的VDD電流超過允許值，否則需外接穩壓管鉗位。

過溫保護

當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過140℃以上時，過溫調節開始起作用；隨溫度升高輸入峰值電流逐漸減小，從而限制輸入功率，增強系統可靠性。

PCB設計說明

1、VDD電容必須靠近芯片的Pin1、Pin8腳（電容離芯片腳不遠于1.5MM），電容的接地端必須同一面，并與GND最短距離，否則芯片會由于電容的濾波不好而造成不良。

2、GND（Pin1)腳到CS腳走線盡可能地粗、短，降低接地的寄生電阻。

3、IC底部焊盤不能與GND（pin1）相連，IC底部散熱焊盤覆銅面積越大越好，有利于IC的散熱。

4、測試時請帶上防靜電手套，除了防止靜電外，更重要是防止在上電測試過程中，人手直接碰觸PCB，造成某兩個節點短路，造成模塊工作異常引發失效或者漏電。

5、生產制程中的設備（如烙鐵、電源機）外殼需要良好的接地，防止設備的交流漏電損壞芯片。
