產品概述
概述
HX304是一款LED低壓恒流驅動芯片，提供單通道恒定輸出電流，電流通過外接電阻（RFB）進行設定，電流輸出范圍5~500mA，輸出端可承受最大電壓達42V。
芯片的VCC電壓范圍為2.7~5.5V，低至0.3V的電流設定電，以及200mV低壓差驅動，使得HX304能夠在寬驅動電壓范圍內提供穩定的電流輸出，極大增強恒流模組的級聯能力。
HX304外圍元件少，應用可靠性好，芯片內部包含高精度的帶隙基準源，5.5V電壓調整器，過溫保護電路和低壓差驅動電路等。
HX304提供了輸出端使能控制引腳DIM，內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。用戶也可以采用5V邏輯通過該引腳對輸出電流進行調光控制，實現高質量的PWM調光,與HX304配合使用作為大功率恒流驅動器。
HX304內建溫度感應器與過熱保護功能，溫度感應器偵測HX304的溫度，當芯片內部溫度超過150℃時，過溫保護電路會啟動，關斷恒流輸出，當芯片內部結溫低于130°C時，恒流輸出會重新開啟。
特點
1、線路簡單元器件少
2、先進低壓差恒流專利技術
3、恒定電流不受輸出端電壓影響
4、外接高精度電阻最大恒流輸出500mA
5、輸出端口最大耐壓42V
6、PWM調光最高頻率200KHz
7、過熱保護閾值150℃
8、芯片間電流精度<±5%@ IOUT=350mA
9、VCC電壓范圍為2.7~5.5V
10、SOT89-5小體積金屬散熱封裝使用溫度范圍-40~85°C
11、支持RGB調光輸出共陽

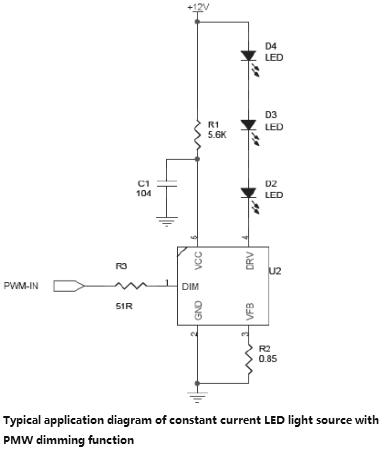

PWM調光
管腳圖
|
絲印與腳位圖 |
序號 |
管腳 |
功能 |
|
SOT89-5 |
1 |
DIM |
PWM調光控制腳,默認懸空時拉高 |
|
2 |
GND |
地 |
|
|
3 |
VFB |
LED 驅動電流設定端 |
|
|
4 |
DRV |
LED 驅動沉電流輸出端 |
|
|
5 |
VCC |
電源 |
極限參數
|
參數 |
符號 |
參數值 |
單位 |
|
VCC |
VCC |
-0.3~5.8 |
V |
|
DIM 管腳電壓 |
VDIM |
-0.3~VCC+0.3 |
V |
|
VFB 管腳電壓 |
VFB |
-0.3~6 |
V |
|
DRV 管腳電壓 |
VDRV，ILED=0 |
-0.3~32 |
V |
|
持續輸出電流 |
IOUTC |
500 |
mA |
|
熱阻（SOT89-5） |
Rth（j-a） |
63 |
°C/W |
|
工作環境溫度范圍 |
TA |
-40~85 |
°C |
|
工作結溫 |
TJ |
150 |
°C |
|
存儲溫度 |
TS |
-55~150 |
°C |
|
ESD (HBM) |
ESD(HBM) |
4000 |
V |
注意: 超過器件的極限參數可能會導致器件永久損壞，長時間放置于超過極限條件的環境之下可能會降低器件的可靠性。
電氣特性
電氣參數 (VIN=12V @ 25°C 室溫, 除非另行規定)
|
參數 |
符號 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
輸入電壓范圍 |
VIN |
VCC對地加電阻 |
2.7 |
- |
42 |
V |
|
VCC電壓范圍 |
VCC |
無限流電阻 |
2.7 |
- |
5.5 |
V |
|
穩壓器穩壓 |
VCC |
R1=5K |
5.3 |
5.5 |
5.7 |
V |
|
靜態電流 |
ICC |
DIM 懸空，VCC=5V，RFB=5Ω, VDRV=2V |
- |
400 |
600 |
uA |
|
動態工作電流 |
ICC |
|
0.4 |
- |
1.5 |
mA |
|
DIM 邏輯電平 |
VDIMH |
|
0.7VCC |
- |
- |
V |
|
VDIML |
|
- |
- |
0.3VCC |
V |
|
|
輸出電流 |
IOUTH |
RFB=5Ω，DIM 懸空，VDRV=6V |
57 |
60 |
63 |
mA |
|
IOUTL |
RFB=5Ω，DIM 接地，VDRV=6V |
- |
- |
0.1 |
uA |
|
|
輸出飽和壓降 |
VSAT |
IOUT=120mA |
- |
0.05 |
0.2 |
V |
|
電流設定電壓 |
VFB |
VDRV=2V，RFB=5Ω |
265 |
300 |
315 |
mV |
|
輸出電流線性調整率 |
%/dVCC |
RFB=5Ω，VDRV=2V,VCC=3.3~5.5V |
|
0.1 |
0.3 |
% |
|
輸出電流負載調整率 |
%/dVDRV |
RFB=5Ω，DIM 懸空，VDRV=0.4~5V |
|
0.1 |
0.3 |
% |
|
過溫保護觸發溫度① |
TOTP |
|
|
150 |
|
°C |
|
過溫保護釋放溫度① |
TOTPR |
|
|
150 |
|
°C |
注意：①由設計保證，而非實際測試值。
開關特性
開關特性(VCC=5V @ 25°C 室溫, 除非另行規定)
|
參數 |
|
符號 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
延遲時間（低電位到高電位） |
DIM-VFB |
tpLH |
VCC=5V; VDRV=2V; RFB=5Ω |
0.2 |
0.5 |
1.0 |
uS |
|
延遲時間（高電位到低電位） |
DIM-VFB |
tpHL |
0.05 |
0.1 |
0.2 |
uS |
|
|
DIM 脈沖寬度 |
DIM |
tW（OE） |
1.5 |
- |
- |
uS |
|
|
電流輸出端電流爬升時間 |
tR |
0.1 |
0.2 |
0.4 |
uS |
||
|
電流輸出端電流下降時間 |
tF |
0.1 |
0.2 |
0.4 |
uS |
||

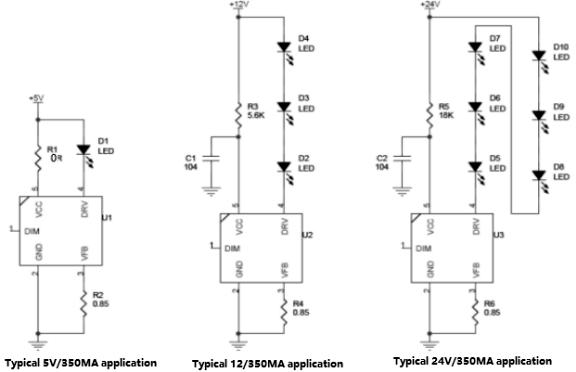

應用參考設計示范圖
HX304的主要優點是在一定的供電范圍內可以提供很好的恒定電流，輸入電壓大于2.7V，DRV最低啟動電壓（0.1-0.5V）。
例如：DC12V輸入，負載Vled 3V 350MA三燈串聯，在常溫下工作，輸入電壓大于9.5V，LED工作電流穩定，當輸入電壓低于9V，LED電流下降，如果輸入電壓不足以提供DRV啟動電壓及LED正向電壓，LED電流會減少。
